科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：选择题

在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L可能变亮
B．灯L可能短路
C．电阻R可能断路
D．电阻R可能短路

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：解答题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：解答题

如图所示电路中定值电阻R₁=5Ω，R₂为滑动变阻器，电源电压保持不变．当滑片在a端时，电流表示数为0.6A，滑片在b端时电压表示数为2V．求：
（1）电源电压；
（2）滑动变阻器R₂的最大阻值．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：解答题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：解答题

如图所示的电路中，R₁=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：
（1）电阻R₂的阻值；
（2）电源电压；
（3）通过R₂的电流．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：解答题

如图所示的电路，电源电压为12V且保持不变．R₁=6Ω，R₃=4Ω，当S₁、S₂均断开时，电流表的示数为1.2A．求：
（1）R₂的阻值；
（2）当S₁、S₂均合上时，电流表和电压表的示数；
（3）仅合上S₁时，电流表、电压表的示数．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：解答题

如图所示电路，定值电阻R₁=10Ω，R₂最大电阻值为10Ω，电源电压U=6V，则在移动滑动变阻器的滑片P时，电压表和电流表的示数变化范围是多少？

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷C（4）（解析版） 题型：解答题

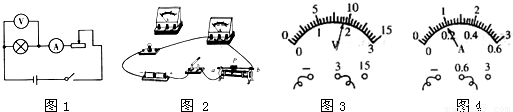

小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V），实验电路图如图1所示．
（1）按图1所示的电路图，将图2中的电压表正确连入电路（用笔画线代替导线）
（2）开关闭合前，滑片P应移到______（填“a“或“b”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图3所示，则此时小灯泡的阻值为______Ω．
（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你帮小明分析电路的故障可能是：______．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷C（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷C（解析版） 题型：填空题

用电压表测一只小灯泡两端的电压，结果如图所示，此时刻度盘中的刻度线每大格表示的电压值为    V，每小格表示的电压值为    V，小灯泡两端的电压为    V．
