科目： 来源：中考真题 题型：填空题

如图所示是一种水位自动报警器原理图，水位没有到达金属块A时，_____灯亮，水位到达金属块A时，_____灯亮．

科目： 来源：中考真题 题型：单选题

如图是汽车启动装置原理图对于过一装置及其工作特点，下列说法中不正确的是

[     ]

A．旋转钥匙能使电磁铁所在电路工作
B．电磁铁的工作电压比电动机的工作电压低
C．电磁铁通电时，上端是S极下端是N极
D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触

科目： 来源：中考真题 题型：单选题

电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是

[     ]

A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路。

科目： 来源：同步题 题型：应用设计题

科目： 来源：北京市期末题 题型：填空题

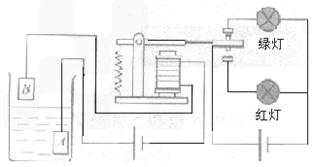

如图是“自动水位显示器”的电路图，当水位到达金属块B时________ 亮。（填：“红”或“绿”）

科目： 来源：北京市期末题 题型：填空题

如图，是水位自动报警器的工作原理图．当水位升至金属片B处时， _________ 灯亮．（填：“红”或“绿”）

科目： 来源：北京市期末题 题型：填空题

图所示为一种温度自动报警器的原理图．在水银温度计里封入一段金属丝．当温度达到金属丝下端所指示的温度时，就可以发出报警信号．这种温度自动报警器既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）．若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为低温报警时，则灯L1应为 _________ 色．（填：“红”或“绿”）

科目： 来源：同步题 题型：填空题

请根据电磁继电器电路图提出三个与物理知识有关的问题：
⑴_____________________________________________________________________
⑵_____________________________________________________________________
⑶_____________________________________________________________________

科目： 来源：同步题 题型：填空题

小明的奶奶·事已高，行动不便，为方便护理，小明制作了一个由电磁继电器、白炽灯、电铃、干电池和按钮开关组成的“呼叫器”。当奶奶按下床头的按钮开关时，灯亮，铃响；则电铃与电源串联后应接在图中的______________两点之间，按钮开关与电源串联后应接在______________两点之间。

科目： 来源：同步题 题型：填空题
