科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：选择题

如图是电饭锅的电路图，S是温控开关，R₁、R₂是电阻丝．闭合和断开开关S，可选择电饭锅处于“加热”或“保温”状态．若R₁：R₂=1：35，电饭锅“加热”时的总功率为P₁，“保温”时的总功率为P₂，则P₁：P₂（ ）

A．36：1
B．35：1
C．36：35
D．35：36

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：选择题

如图所示，电源电压不变，开关S₁闭合后，灯泡L发光，电压表有示数；再闭合开关S₂后，出现的情况是：（ ）
A．灯泡L的亮度不变
B．电压表的示数变小
C．电路的总电阻不变
D．电路的总功率变大

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：解答题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：解答题

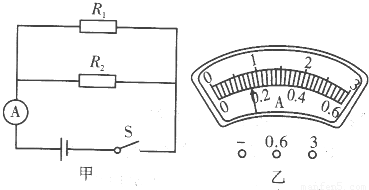

如图甲所示的电路中，电源电压为6V且保持不变．电阻R₁的阻值为30Ω．闭合开关S，电流表的示数如图乙所示．
（1）求通过电阻R₁的电流．
（2）求电阻R₂的阻值．
（3）若一段时间内电流对电阻R₁做的功为36J，求这段时间内电流对电阻R₂做的功W₂．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：解答题

如图所示电路中，小灯泡L标有“6V 3W”字样，R₂=12Ω，当S₁、S₂都闭合时，总电流为0.8A，这时小灯泡L正常发光．求：
（1）电源电压U；
（2）电阻R₁的阻值；
（3）当S₁、S₂都断开时，小灯泡L消耗的功率．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：解答题

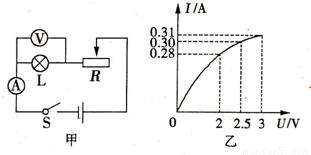

如图甲所示，电源电压为4.5V且保持不变，小灯泡上标“2.5V”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图象．求：
（1）当小灯泡两端的电压为2V时，灯丝的电阻．
（2）当小灯泡正常发光时，电路消耗的总电功率．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：解答题

某电吹风的简化电路图如图所示，R₁、R₂是发热电阻丝，M是电动机．开关S₁闭合后，S₂接l、2时吹冷风，通过电动机的电流为O.1A；S₂接2、3时吹温风，R₁的阻值为110Ω．S₂接3、4时吹热风，电吹风的总功率为1100W．电源电压为220V．试求：
（1）吹冷风时，电动机的功率是多少？
（2）吹温风时，通过R₁的电流是多少？
（3）吹热风时，R₂的电阻是多少？（结果保留小数点后两位）

科目： 来源：新人教版九年级上册《第18章 电功率》2013年单元检测训练卷C（解析版） 题型：解答题

如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图．其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω lA”．

（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整；
（2）小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有______；
（3）调节滑片P使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为______w．若要增大小灯泡的电功率，则滑片P应向______移动；
（4）在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如下图所示，通过图象发现灯丝的电阻是变化的，这一现象表明：______；
（5）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大．经检查所用器材完好，出现这种现象的原因可能是______．
